消防水罐消防車底盤配置型號：東風汽車股份有限公司/ EQ1185DJ9CDF發 動 機：東風康明斯發動機有限公司型號：B6.2NS6B230功率：169kW驅動型式：后輪驅動軸距：4700mm排放標準：GB3847-2005，GB17691-2018 國六，駕駛室平頭、原裝雙排座四開門乘員室。座位設置：前排 2 人后排 4 人。座位前面加裝護欄兼扶手。消防隊員在奔赴滅火救援途中快速背負空氣呼吸器，到達火場后，迅速投入滅火救援行動。駕駛室結構：安裝適應傾翻的液壓翻轉機構。駕駛室內設備：除原車設備外，加裝取力器控制開關、100W 警報器、警燈開關等。駕駛室外部：駕駛室頂靠前部安裝有長排警燈 1 個。

      消防水罐消防車上裝配置：容罐水：6000Kg質： 水罐：優質鋼板，經高科技防腐處理構：框架焊接，罐體內設置縱、橫防蕩板，以減少車輛行駛過程結中罐內水對罐體的沖擊；罐體前后壁板折有梯形折筋，使罐體具有足夠的強度、剛度。罐頂設快速開啟式人孔，方便維修人員進出。罐內設有防止水泵吸水形成旋渦從而影響流量的裝置和濾網。罐內設有不銹鋼浮球式液位指示器，可通過儀表板上液位表顯示罐內滅火劑的容量；罐底設有帶球閥的排污口。罐體設有 1 個 76mm 溢流管，車廂兩邊各 1 個 76mm 注入口，便于其他車輛供水加液之用。1個人口孔，帶有快速鎖緊及開啟裝置。1 個液位指示器。1 個排污口，帶不銹鋼球閥。2 個注水口（左右各一）工藝：焊接牢固、可靠，去除清理夾渣、虛焊等缺陷；焊后應對罐體做 24小時靜水壓試驗，確保不滲漏。

        消防泵及管路系統消防泵：CB10/40 低壓消防泵（上海茸申）流壓量： 40L/s力： 1.0MPa安裝型式： 后置真空泵：活塞式；真空泵材質：耐磨、抗腐蝕達到密封要求；引水時間≤35s，吸深≥7m。最大真空度：≥85kPa；管路系統吸水管路：水泵設有Φ125mm 進水口，可從天然水源、液罐、消防蓄水池吸水，另可加轉換異徑接口連接消防栓吸水供水，吸水管放置于車頂。1 個帶Φ125mm 蝶閥的進水口，用于與水罐相連接。出水管路：車頂設置 1 個Φ89mm 出水消防炮管路及控制閥，采用撓性接頭；泵房左右兩側各設置 1 個Φ80mm 手動球閥控制的出水口。注水管路：泵房?jī)?nèi)設置 1 個Φ65mm 水泵向罐內注水管路及控制閥；車廂左右兩側各有 1 個Φ65mm 注水管，可向罐內注水，接口為內扣式接口，并設有悶蓋。放余水管路：為保護水泵及各球閥，在管路中加裝了放余水管路，并分別配有球閥。冷卻水管路：為使取力器在工作中應付各種復雜情況，配有與進出水管路連通的冷卻水管路及控制閥。

   消防炮型流射壓號：PS40 型消防炮（威斯特）量：40（1/s）程：水≥55m力：1.0MPa位 置：位于水罐頂部?？?制：采用手動控制，帶鎖止機構，方便操作。

   取力器型式：全功率夾心取力器冷卻方式：強制式水冷潤滑方式：飛濺式油潤滑操縱方式：駕駛室內儀表盤處操作掛取力器，取力器結合方便平穩，無異響。安 裝：取力器與發動機匹配良好，精確安裝，結合后無自行脫落現象。

  器材箱及泵房主要材質：骨架、蒙皮均為優質碳鋼；內部器材架采用鋁合金型材，內飾板為氧化處理的鋁板。

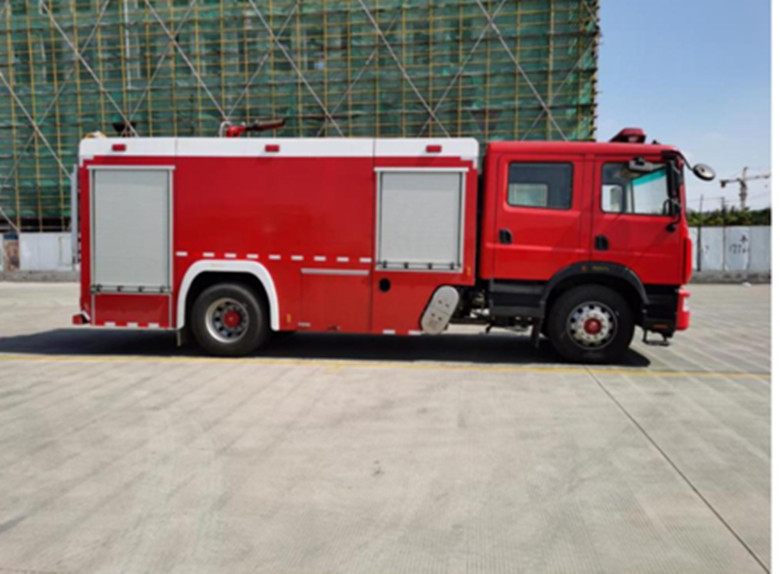

   消防水罐消防車基本結構：

1、為整體結構，其前部為器材箱，后部為泵房。

2、后部為泵室,配有儀表板及操作系統，器材箱和泵室均設帶鎖卷簾門?？蚣芎附咏Y(jié)構，并確保其強度和剛度。

3、空間可任意調整，器材箱設排水孔。

4、器材箱可靠、美觀、可任意調節，配有大空間簾子門器材箱，確?？臻g充分利用。

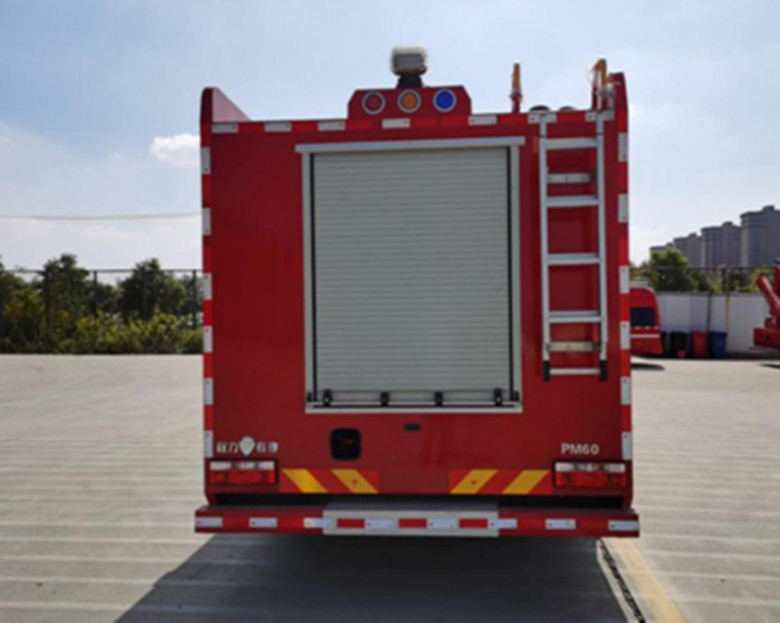

5、車廂及泵房設有照明燈，滿足夜間滅火作戰時的照明需要。鋁合金卷簾門：

1、所有器材廂及泵室都采用帶鎖卷簾門，把手和鎖銷堅固耐用，不變形，密封性能經過水淋實驗,確保無滲漏現象。

2、卷簾門兩側滑道內有鉚釘固定，以免脫落。

3、每個器材廂內有照明燈，由卷簾門開閉控制。

4、左、右各配有鋁合金簾子門，后尾一扇，安全可靠，美觀實用。

     消防水罐消防車基本原則：

（一）按戰斗編成和戰斗展開設計器材集成；

（二）按人體工程學原理設計各種器材托架；

（三）無須任何攀登工具，取用箱內任何器材簡明實用的原則。

（四）按使用邏輯關系和使用頻率放置器材；

（五）站在地面或踏板上 1-2 動作內取用任何器材。

   消防水罐消防車 電器系統

1、駕駛室頂部配備紅色長排豪華警燈。

2、警報器功率為 100W；

3、為保證使用安全，整車線路采用整體線束制作，連接處用防水插頭，保證使用過程中的線路安全。

4、車頂配有火場照明燈 1 只；車輛兩側下方設有安全標志燈，車身、尾部按標準粘貼反光標識。

5、所有器材箱均安裝 LED 照明燈，方便夜間作戰照明之用。

6、車輛兩側上方各配有三盞爆閃燈，下方安裝安全標識燈和側回復反射器（組合式），配有前、后示廓燈，兩側各一只轉向燈，乘員室、器材箱、泵房?jī)?nèi)均有照明燈。

7、警報器、警燈、頻閃燈、電路為獨立式附加電路，控制器件安裝在駕駛室內。

8、所有線路均采用套管進行保護，并采用不同顏色區分線路連接形式、作用。
